The trh vstrekovaných plastov je jedným z najväčších výrobných segmentov v globálnej ekonomike. V hodnote približne 385 miliárd USD v roku 2023 Predpokladá sa, že do roku 2030 dosiahne 510 – 530 miliárd USD pri zloženom ročnom raste okolo 4,5 – 5,0 %. Vstrekovanie predstavuje približne 32 % celkového objemu spracovania plastov na celom svete – viac ako ktorákoľvek iná metóda formovania – a dotýka sa prakticky každej kategórie produktov od automobilových komponentov a lekárskych zariadení až po spotrebnú elektroniku, obaly a stavebný hardvér.
Geografickým centrom globálnej výroby vstrekovania plastov je východná Ázia, pričom samotná Čína predstavuje podľa odhadov 35 – 40 % svetovej produkcie podľa objemu. Čínski výrobcovia siahajú od veľkoobjemových formovačov komodít, ktoré vyrábajú jednoduché diely vo veľkých sériách, až po sofistikované presné formovače slúžiace výrobcom OEM automobilov, medicíny a elektroniky s prísnymi rozmerovými toleranciami a úplnými systémami riadenia kvality. Európa – najmä Nemecko, Taliansko a Česká republika – vedie v oblasti presnosti výroby nástrojov a procesného inžinierstva pre aplikácie s vysokou zložitosťou. Kapacita severoamerického lisovania sa sústreďuje v dodávateľských reťazcoch pre automobilový priemysel na Stredozápade a v klastroch na výrobu zdravotníckych pomôcok na severovýchode a na hornom Stredozápade.
Päť sektorov konečného použitia, ktoré majú najväčší podiel na dopyte po vstrekovaní, sú obaly (približne 26 % objemu), automobilový priemysel (20 %), stavebníctvo (16 %), elektronika (14 %) a medicína/zdravotníctvo (10 %). Lisovanie zdravotníckych pomôcok je najrýchlejšie rastúci segment z hľadiska hodnoty, poháňaný starnúcou demografiou, rastúcou zložitosťou zariadení a prechodom k jednorazovým komponentom na jedno použitie – posun, ktorý vytvára veľký objem, opakujúci sa dopyt po lisovaných dieloch v materiáloch od komoditného polypropylénu po technický PEEK a lekársky silikón.
Náklady na nástroje sú najvýznamnejšou vstupnou investíciou do projektu vstrekovania a číslom, ktoré najčastejšie určuje, či je dizajn komerčne životaschopný pri danom objeme výroby. Koľko stojí forma na vstrekovanie plastov závisí od veľkosti dielu, geometrickej zložitosti, počtu dutín, triedy ocele a od toho, či sa vyrába doma alebo na mori.
Ako pracovný referenčný rámec:
Najväčšími faktormi, ktoré ovplyvňujú náklady na nástroje, sú počet dutín (každá ďalšia dutina pridáva čas na obrábanie, materiál a montážnu prácu), bočné úkony a zdvíhadlá (mechanické funkcie, ktoré uvoľňujú podrezanie pridávajú značnú zložitosť), systémy horúcich kanálov (systémy vyhrievaných potrubí a brán, ktoré eliminujú studené kanály a vtokové kanáliky stoja 5 000 – 30 000 USD za kvapku v závislosti od štandardov zložitosti) a leštenie a leštenie povrchu k vysokým požiadavkám na povrchovú úpravu. 2 000 – 10 000 USD na nástroj, ktorý by bol inak jednoduchý.
V diskusiách o nákladoch sa často vynecháva kritický bod: amortizované náklady na časť — celkové náklady na nástroje delené objemom výroby — je oveľa dôležitejšie ako absolútny počet nástrojov. Nástroj v hodnote 50 000 USD na výrobu 500 000 dielov zvyšuje náklady o 0,10 USD/diel; pri výrobe 10 000 dielov sa pridáva 5,00 USD za diel. Pri nízkych objemoch náklady na nástroje na diel často prevyšujú kombinované náklady na materiál a lisovanie, a preto sú krátkodobé alternatívy (mäkké nástroje, 3D tlačené nástroje, opracované prototypy) ekonomicky racionálne pod určitými prahovými hodnotami objemu.
Povrchová úprava vstrekovaním sa špecifikuje pomocou štandardizovaných systémov triedenia — najčastejšie podľa noriem SPI (Spoločnosť plastového priemyslu) v Severnej Amerike a podľa normy VDI 3400 v Európe a Ázii. Tieto dva systémy sa zameriavajú na rovnaký rozsah kvality povrchu, ale používajú rôzne stupnice a nie sú priamo zameniteľné bez referenčnej konverzie.
Systém SPI prebieha od A-1 (najvyšší lesk, zrkadlový povrch) až po D-3 (hrubá matná, ťažká textúra). Druhy a ich typické aplikácie:
Okrem povrchovej úpravy ocele je dosiahnuteľný povrch dielu ovplyvnený výberom materiálu, teplotou taveniny, rýchlosťou vstrekovania a teplotou formy. Povrchové úpravy s vysokým leskom vyžadujú vyššie teploty formy (čo zlepšuje replikáciu lešteného oceľového povrchu), pomalšie rýchlosti plnenia (ktoré znižujú zákal spôsobený šmykom) a materiály s nízkou viskozitou taveniny a dobrou tekutosťou. Zmesi ABS a PC/ABS dobre kopírujú povrchy s vysokým leskom; druhy plnené sklom vytvárajú povrch, ktorý žiadne množstvo lesku na oceli neodstráni, pretože sklenené vlákna mierne vyčnievajú, pretože živica sa okolo nich počas chladenia zmršťuje.
Textúra – či už leptaním kyselinou (Mold-Tech a ekvivalentné systémy) alebo EDM (obrábanie elektrickým výbojom) – musí byť špecifikovaná s primeraným uhlom ponoru, aby sa umožnilo vysunutie dielu bez stôp. Štandardné pravidlo je 1° dodatočného ponoru na 0,025 mm hĺbky textúry — hlboká textúra kože vyžadujúca prievan 3° alebo viac na povrchoch s ťažkou štruktúrou, aby sa zabránilo trhaniu povrchu počas vyhadzovania.
Popáleniny pri vstrekovaní sa prejavujú ako tmavohnedé, čierne alebo zuhoľnatené sfarbenie na povrchu dielu, zvyčajne v poslednom bode vypĺňania dutiny alebo na miestach, kde zachytený vzduch nemôže uniknúť. Sú jednou z najčastejších chýb pri vstrekovaní a jednou z najpoučnejších, pretože ich umiestnenie prezrádza špecifické informácie o prúdení a stave odvetrávania nástroja.
Najbežnejším mechanizmom za popáleninami je dieselový efekt : ako čelo taveniny postupuje cez dutinu a stláča vzduch pred sebou, vzduch sa ohrieva adiabaticky – rovnaký mechanizmus ako kompresné zapaľovanie naftového motora. Ak stlačený vzduch nemôže uniknúť vetracími otvormi skôr, ako ho dosiahne čelo taveniny, teplota vzduchu stúpne na 300–400 °C alebo viac, čo je dostatočné na degradáciu a zuhoľnatenie väčšiny technických termoplastov. Značka popálenia sa vytvorí na presnom mieste, kde bola vzduchová kapsa zachytená.
Krátkodobé vstrekovanie — nazývané aj nízkoobjemové alebo mostové vstrekovanie — sa vzťahuje na výrobné série typicky v rozsahu od niekoľkých stoviek do 10 000 – 25 000 dielov, pričom sa používajú nástroje špeciálne navrhnuté tak, aby minimalizovali počiatočné náklady a nie maximalizovali rýchlosť cyklu a životnosť. Zaberá produkčný priestor medzi 3D tlačou (ekonomická pod ~100 dielov pre zložité geometrie) a plne produkčným vstrekovaním (ekonomická nad 25 000 – 50 000 dielov pre väčšinu aplikácií).

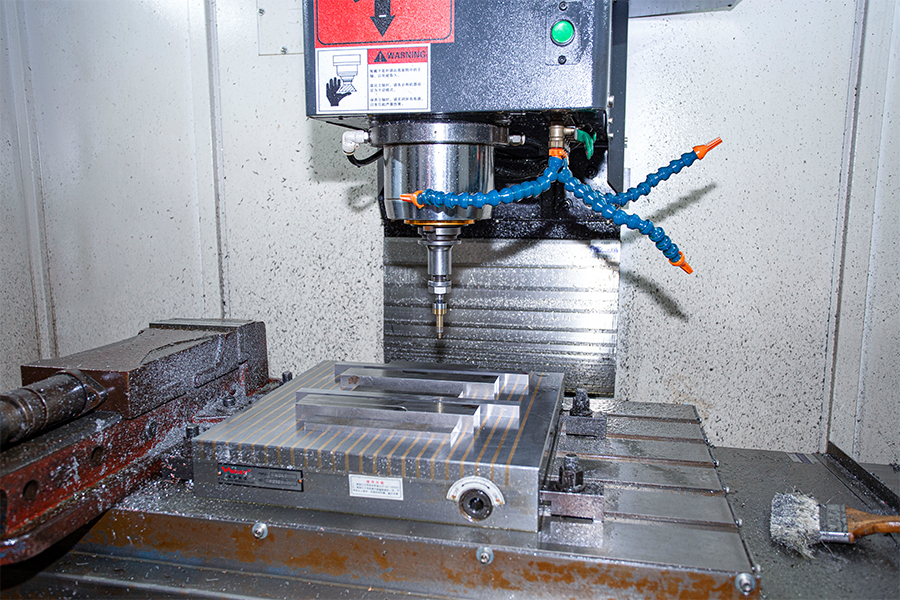

Technológie umožňujúce krátkodobé vstrekovanie sú hliníkové nástroje, rýchlo obrábané nástroje z mäkkej ocele (predtvrdená P20) a živicové alebo kompozitné nástroje pre veľmi krátke pilotné série. Nástroje na výrobu hliníkových foriem možno obrábať 5–10x rýchlejšie ako ekvivalenty z kalenej ocele, čím sa skracuje doba prípravy nástroja z 8–14 týždňov na 2–5 týždňov a náklady na rezný nástroj o 40–70 %. Kompromisom je životnosť brokov: hliníkové nástroje zvyčajne podporujú 5 000 – 50 000 brokov v závislosti od lisovaného materiálu (triedy plnené brúsnym sklom výrazne znižujú životnosť hliníkových nástrojov), v porovnaní s 500 000 – 2 000 000 brokmi pre nástroje na výrobu kalenej ocele.
Krátkodobé lisovanie je správnou voľbou pre: overenie trhu pred tým, než sa zaviažete k úplnému výrobnému nástroju; výroba mostov pri výrobe nástrojov na výrobu s dlhým náskokom; náhradné diely pre staršie produkty, kde celkový dopyt neospravedlňuje investície do tvrdých nástrojov; a klinické alebo regulačné skúšobné množstvá pri vývoji zdravotníckych pomôcok, kde sú pravdepodobné zmeny dizajnu pred konečným schválením.
Kľúčovou procesnou disciplínou v krátkodobom lisovaní je dizajn pre hliníkové nástroje : vyhýbanie sa veľmi ostrým vnútorným rohom (koncentrácia napätia v hliníku je dôslednejšia ako v kalenej oceli), minimalizovanie vedľajších účinkov tam, kde je to možné (každá činnosť je povrchom proti opotrebovaniu) a navrhovanie primeraných uhlov ponoru od začiatku namiesto pokusov o ich dodatočnú montáž. Časti navrhnuté s ohľadom na krátkodobé nástroje možno často previesť na výrobné nástroje s minimálnymi konštrukčnými zmenami; Časti navrhnuté s použitím tvrdých nástrojov od začiatku niekedy nie je možné ekonomicky vôbec reprodukovať z hliníka.
Formovanie vkladaním a formovanie sú oba procesy, ktoré kombinujú dva alebo viac materiálov do jedného lisovaného komponentu, ale zásadne sa líšia v tom, čo sekundárny materiál zapuzdruje a v tom, ako je proces sekvenovaný. Porozumenie rozdiely medzi vložkovým lisovaním a prelisovaním je nevyhnutný pre výber správneho procesu pri návrhu súčiastok z viacerých materiálov.
In vložiť lištu , predtvarovaný komponent – najčastejšie kovová vložka, ako je mosadzná matica so závitom, oceľový kolík, elektrický kontakt alebo lisovaná kovová konzola – sa umiestni do dutiny formy pred vstrekovaním. Roztavený plast sa potom vstrekuje okolo a cez vložku a pri tuhnutí plastu ju zapuzdrí. Výsledkom je jediný komponent, kde je kovová vložka natrvalo a presne umiestnená v plastovej časti, pričom plast preteká do podrezania alebo cez otvory vo vložke, aby sa vytvorilo mechanické spojenie, ktoré odoláva vytiahnutiu a zaťaženiu krútiacim momentom.
Lisovanie vložiek sa používa všade tam, kde plastový diel vyžaduje mechanické vlastnosti kovu na špecifickom rozhraní – závitové spoje, ktoré musia vydržať opakovanú montáž a demontáž, elektrické svorky vyžadujúce vodivosť, nosné povrchy vyžadujúce tvrdosť, ktorú plast nedokáže poskytnúť. Proces eliminuje sekundárne lisovanie alebo ultrazvukové vkladanie kovových vložiek, čo znižuje náklady na montáž a zlepšuje konzistenciu pevnosti pri vyťahovaní.
In prelisovanie vopred vytvarovaný plastový substrát (prvá časť) sa umiestni do druhej formy a druhý termoplastický materiál – zvyčajne mäkší TPE, TPU alebo elastomér – sa vstrekne na určené povrchy substrátu a okolo nich. Oba plasty sa na svojom rozhraní spájajú buď chemicky (prostredníctvom materiálovej kompatibility a podmienok spracovania), alebo mechanicky (prostredníctvom vzájomne prepojenej geometrie).
Overmolding sa používa na pridanie mäkkých povrchov rukoväte k pevným krytom (elektrické náradie, rukoväte lekárskych prístrojov, spotrebná elektronika), na vytvorenie dvojfarebných alebo dvojmateriálových estetických komponentov, na pridanie vyhovujúcich tesniacich prvkov na pevné konštrukčné časti a na integráciu tlmenia vibrácií alebo odpruženia do tvrdého substrátu. Mäkká rukoväť na rukoväti zubnej kefky, pogumované puzdro ručného skenera a rukoväť chirurgického nástroja s dvojitou tvrdosťou sú zalisované komponenty.
| Atribút | Vložiť lištu | Overmolding |
|---|---|---|
| Sekundárny materiál | Kovový, keramický alebo vopred tvarovaný komponent | Termoplastický elastomér alebo druhý plast |
| Postupnosť procesu | Vložka umiestnená vo forme → okolo nej vstreknutý plast | Prvý výstrel z plastu lisovaný → prenesený do druhej formy → vstrekovaný druhý materiál |
| Typ väzby | Mechanické blokovanie (plast sa vlieva do geometrie vložky) | Chemická väzba a/alebo mechanické spojenie medzi dvoma plastmi |
| Primárny účel | Integrovaná funkcia kovu (závity, vodivosť, tvrdosť) | Pridajte jemné na dotyk, farbu, tesnenie alebo tlmenie vibrácií |
| Požiadavka na náradie | Jedna forma s vkladacím zariadením | Dve formy (first-shot overmold) alebo dvojvýstrelový stroj |
| Typické aplikácie | Elektronické konektory, závitové kryty, lekárske prístroje | Rukoväte elektrického náradia, lekárske rukoväte, kryty spotrebného tovaru |
Voľba medzi týmito dvoma procesmi je riadená tým, aký problém sekundárny materiál rieši. Ak je požiadavka konštrukčná – závitové spojenie, elektrické rozhranie, nosná plocha – odpoveďou je vložka. Ak je požiadavka ergonomická alebo hmatová – mäkké uchopenie, tesniaci okraj, farebné prerušenie – prelisovanie je správne. V niektorých komponentoch sa oba procesy používajú súčasne: držadlo lekárskeho zariadenia môže zaliať mäkkú rukoväť na pevnom substráte, ktorý sám obsahuje mosadzné závitové vložky na montáž – trojmateriálový, dvojprocesový jednodielny komponent.
Kontrola kvality pri výrobe plastov funguje na troch úrovniach: overovanie vstupného materiálu, monitorovanie počas procesu a kontrola výstupných dielov. Každá úroveň sa zaoberá rôznymi spôsobmi porúch a spolu tvoria systém manažérstva kvality, ktorý určuje, či lisovaný výrobok konzistentne spĺňa špecifikácie.
Vlastnosti živice – index toku taveniny (MFI), obsah vlhkosti, farba a sledovateľnosť šarže – musia byť overené podľa špecifikácie materiálu pred začatím výroby. Odchýlka MFI ± 10–15 % od nominálnej špecifikácie môže spôsobiť výraznú výplň, pokles a rozmerové odchýlky v lisovanej časti. Obsah vlhkosti je kritický pre hygroskopické materiály: nylon, PC, PET a ABS absorbujú atmosférickú vlhkosť a pred lisovaním musia byť vysušené pod špecifikované úrovne vlhkosti (zvyčajne 0,02 – 0,15 % v závislosti od materiálu). Tečúca nevysušená hygroskopická živica vytvára škvrny, bubliny a zníženú molekulovú hmotnosť – chyby, ktoré sa nedajú opraviť v lise.
Moderné vstrekovacie stroje zachytávajú procesné údaje – tlak v dutine, teplotu taveniny, profil rýchlosti vstrekovania, čas chladenia, silu zovretia – na báze cyklu po cykle. Štatistická kontrola procesu (SPC) aplikovaná na kľúčové parametre procesu identifikuje posun skôr, než spôsobí vznik defektov, než potom. Dutinové tlakové senzory – piezoelektrické prevodníky namontované vo forme – poskytujú priamu spätnú väzbu o stave plnenia a balenia vo vnútri formy, čo spoľahlivejšie koreluje s kvalitou dielu ako samotný tlak valca. Diely vyrobené v cykloch, kde sa tlak v dutine odchyľuje od stanoveného procesného okna, môžu byť automaticky odmietnuté separátorom dielov pred dosiahnutím kontrolnej oblasti.
Rámec riadenia kvality za týmito metódami závisí od koncového trhu. ISO 9001 je základný systém riadenia kvality pre všeobecné priemyselné lisovanie. IATF 16949 (predtým TS 16949) je vyžadovaná pre účasť v automobilovom dodávateľskom reťazci a pridáva kontrolný plán, FMEA a požiadavky MSA nad rámec ISO 9001. ISO 13485 upravuje výrobu zdravotníckych pomôcok a pridáva kontrolu dizajnu, sledovateľnosť a požiadavky sterilného dodávateľského reťazca. FDA 21 CFR časť 820 sa vzťahuje na zdravotnícke pomôcky predávané na americkom trhu. Pre medicínskych a automobilových formovačov nie je systém kvality rozlišovacím znakom – je to vstupná požiadavka. Odberatelia v týchto sektoroch kontrolujú systém kvality pred schválením nového formovača a každoročné kontrolné audity zachovávajú toto schválenie počas celého dodávateľského vzťahu.
